Плунжерный насос P41/70-110




Область применения:

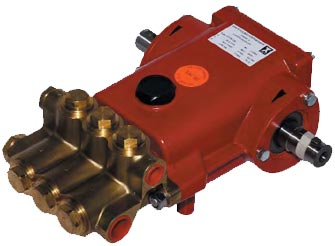

Внешний вид
Насос трехплунжерный высокоатмосферный p41

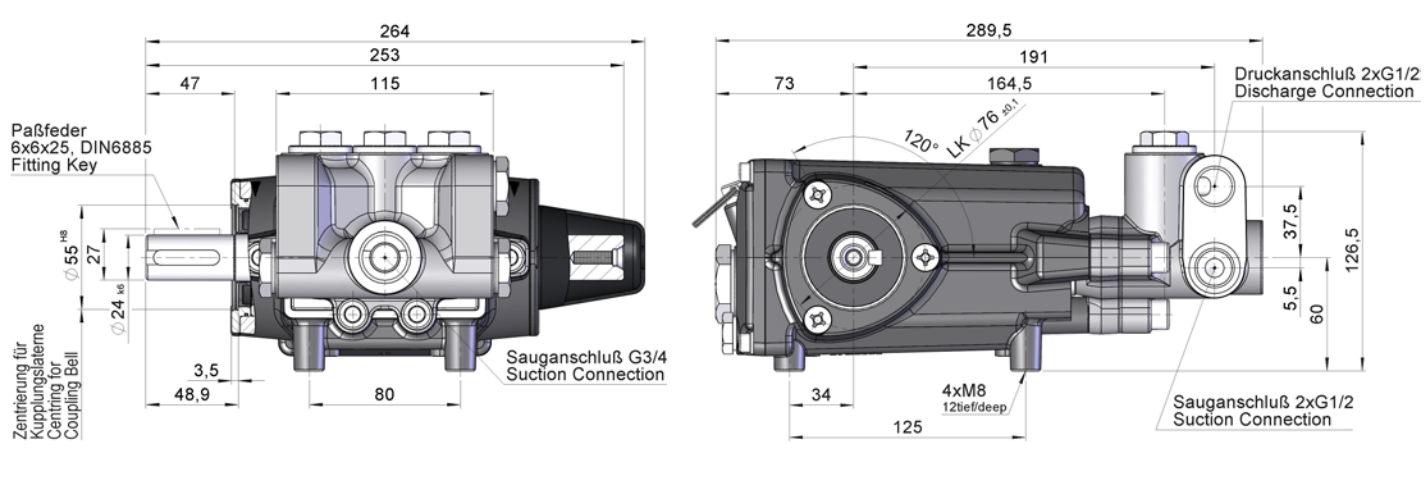

Габаритный чертеж
чертеж насоса высокого давления p41

Основные параметры

Мощность

Давление (max)

Обороты

Производительность

Температура

Вес

15.1 kW

110 bar

1100

67,7 l/min

70°С

30,0 кг



Скачать

- Техническая информация Р41/70-110

- Лист запчастей P41/70-110

Плунжерные насосы SPECK-TRIPLEX серии P41 рассчитаны для перекачивания различных неагрессивных сред, таких как вода и похожие по своему свойству жидкости.
Перед использованием для других перекачиваемых сред, необходимо дополнительное согласование с учетом всех особенностей среды, таких как: вязкость, температура, наличие не растворимых веществ и других особенностей перекачиваемой среды.



Особенности конструкции

- Корпус изготовлен из специального сплава чугун;
- Коленвал, подшипники, стержни плунжера находятся постоянно в маслянно-смазочной среде, что значительно увеличивает срок службы насоса;
- Плунжер изготовлен из высокопрочной керамики;
- Полная герметичность конструкции;
- Присоединительные отверстия легко доступны.



Материалы:

Клапанный корпус - бронза;
Плунжер - высокопрочная керамика;
Клапана - нержавеющая сталь;
Манжеты - NITRILE (NBR) с тканевым усилением;
Коленвал - закаленная сталь специального сплава.



Рекомендации по эксплуатации:

Насосы серии P41 сами по себе не создают какую либо вибрацию/пульсацию, но бывают случаи / в зависимости от конструкции установки / агрегата пульсация становится заметной. В этом случае, рекомендуется использование аккумуляторов давления / демпферов пульсаций, такой же результат может быть достигнут при использовании гибких нагнетательных трубопроводов.



Масло:

В насосах P41 стандартной серии рекомендуется применять масло марки ISO VG 220 GL4 (Aral Degol BG220) или SAE 90 GL4(трансмиссионное).
Необходимый объем 1,0 литра.
Важно! первая замена масла спустя 50 операционных часов, далее не реже чем раз в 6 месяцев. Также необходимо немедленно осуществить замену масла в случае образования в нем конденсата.



Безопасность и гарантия:

Гарантия на насосы 6 месяцев.
Предохранительный клапан должен быть установлен и отрегулирован так, чтобы давление не превышало более чем на 10% допустимого значения.
Использование насоса без предохранительного клапана, а также при превышении максимально допустимой температуры среды и числа оборотов предусмотренного конструкцией гарантия теряет свою силу.
