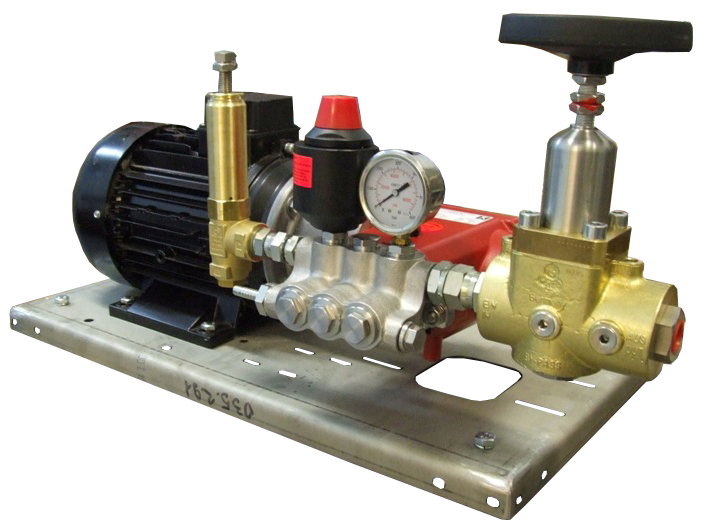

Насосный агрегат высокого давления P21/3-500 / 3 кВт
| Описание: |
Рабочая среда Рабочая температура среды Производительность Рабочее давление Установленная мощность Давление на входе |
Вода До + 70 С 3 л/мин. 500 бар 3.0 кВт 0,3 - 3 бар |
 |
|
Тип насоса: |
Трехплунжерный насос P21/3-500 |
||
|
Укомплектован: |
Электродвигатель 3,0 кВт |

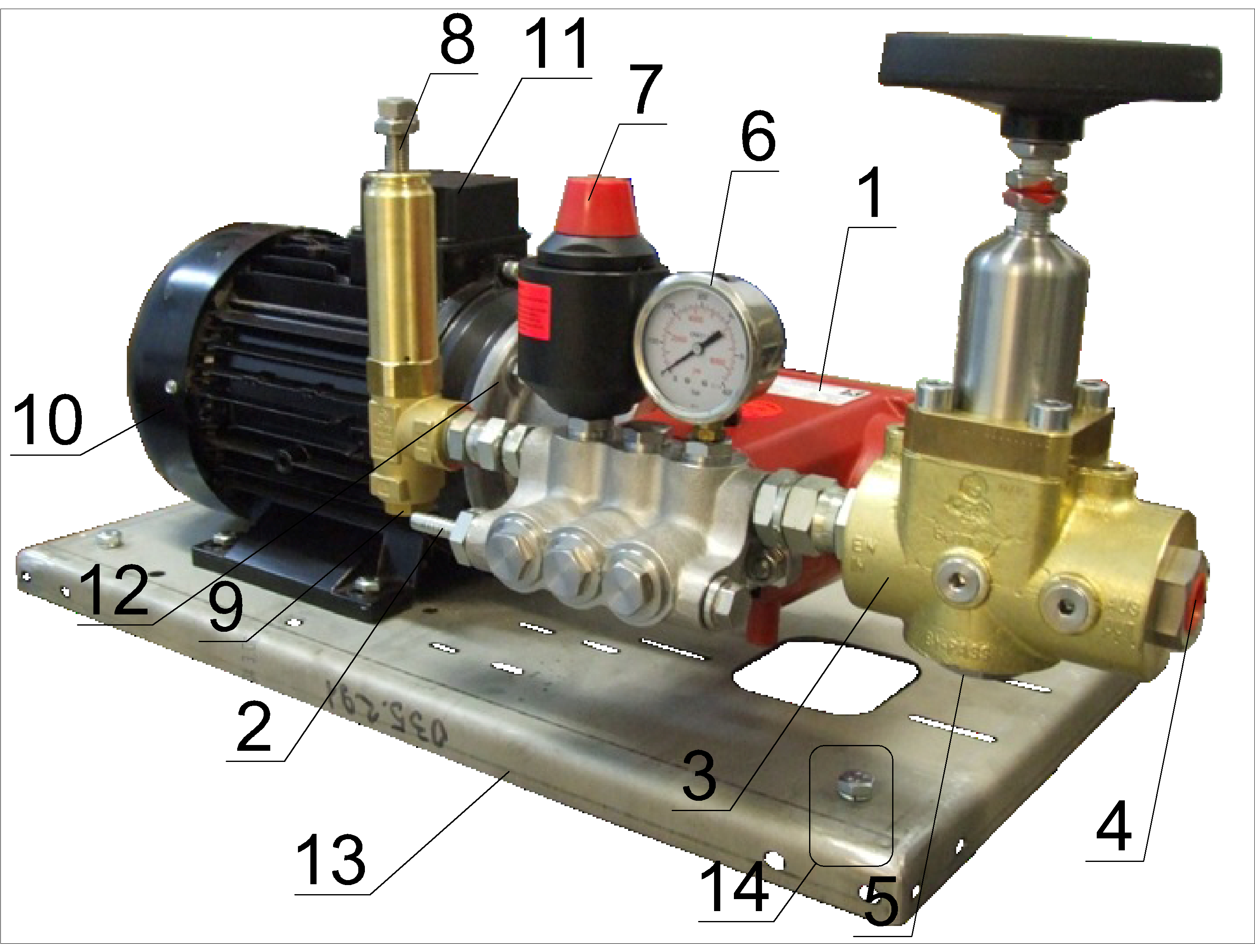

Внешний вид установки и основные компоненты
|
|
|
1. Плунжерный насос 2. Входная линия 3. Разгрузочный клапан 4. Выход линии нагнетания (высокого давления) 5. Выход линии By-pass разгрузочного клапана 6. Манометр 7. Демпфер пульсаций 8. Предохранительный клапан 9. Выход линии By-pass предохранительного клапана 10. Электродвигатель 11. Ввод электричества (клемная коробка) 12. Защитный кожух 13. Рама/основание (из нержавеющей стали) 14. Виброопоры (макс. нагрузка 60 кг/шт.) |
Спецификация на установку
|
№П/П |
К-во | Артикул | Описание |
Техническая информация |
Дополнение |
| 1 | 1 | 00.3812 | Насос | P21/3-500 / необходимое минимальное давление на входе 0,3-3 бар | Материалы: клапанный корпус – нержавеющая сталь; уплотнение – Nitrile; плунжер – высокопрочная керамика; клапан – сталь дуплекс. |
| 2 | 1 | Двигатель | 3,0 кВт, 1450 об/мин, 3-ф, 380В, 4-пол., типоразмер 100, фл.130 | ||
| 3 | 1 | 20.0161 | Эластичная муфта | 24х28 | |
| 4 | 1 | 20.0152 | Защитный кожух | NP10/16 | |
| 5 | 1 | 00.0989 | Разгрузочный клапан | UL180/200H | Давление сброса 100 бар, настраивается |
| 6 | 1 | 12.6310 | Предохранительный клапан | VS220 | Давление сброса 110 бар, настраивается |
| 7 | 1 | 189307 0 | Демпфер пульсаций | 15-170 | |
| 8 | 1 | 54920 | Манометр | Ø 63мм 0-160 бар | |
| 9 | 4 | Виброопоры | Ø50х30 мм | ||
| 10 | 1 | 035.291 | Рама/основание | Нержавеющая сталь AISI 304 | |
| 11 | 1 | Документация | Русский язык | Бумажная форма |
